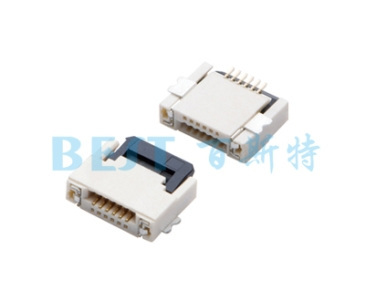

0.5K-AX-nPWB

fpc连接器0.5K-AX-nPWB主要应用于各种便携式电子产品、汽车电子、电脑设备、测量仪器、数码通讯产品等领域。
2021-11-06 16:07:04
产品详情

FPC连接器0.5K-AX-nPWB产品简介

产品名称:0.5mm FPC (A 型)下接

产品型号:0.5K-AX-nPWB

fpc连接器0.5K-AX-nPWB外观形状、寸法及材质

主体:LCP

锁扣:PA46 / LCP

端子:磷铜C5191

:磷铜C5191

(备注:金属表面镀锡/镀金”,当PIN 数为30PIN 以下时,锁扣材质为PA46,当PIN 数为30PIN 以上时,锁扣材质为LCP.)

与0.5K-AS-nPWB的区别,就一个上接,一个下接。

FPC连接器0.5K-AX-nPWB技术参数

本规格书适用于:0.5 间距电缆连接器(下接)

fpc连接器0.5K-AX-nPWB定格

最大容许电压:50V,(AC/DC(有效值):50Hz)

最大容许电流:0.4A,(AC/DC(有效值):50Hz)

AC/DC(有效值):50Hz

使用温度范围:-25℃ ~ +85℃

fpc连接器0.5K-AX-nPWB电气性能

接触电阻:适合FPC/FFC 嵌合;开放电压20mV 以下;短路电流10mA 的状态下测定。2 0 mΩ MAX

绝缘电阻:适合FPC/FFC 嵌合;相邻端子间或端子与地面间加DC 500V 下测定。500MΩMIN

耐电压:适合FPC/FFC 嵌合;相邻端子间或端子与地面间加AC 200V(有效值)历时1 分钟下测定。无击穿现象

fpc连接器0.5K-AX-nPWB机械性能

锁紧力及拔出力:适合0.3mm 厚的FFC;用每分钟25±3mm的速度;平行地插入、锁紧、拔出。

锁紧力:1.96*n (N) MAX,拔出力:0.49*n (N) MIN

端子保持力:以用每分钟25±3mm 的速度平行向外拉。3.92N MIN

0.5间距fpc连接器0.5K-AX-nPWB的环境和其他性能(外观均无损坏)

重复插拔:无通电状态;以10 次/分钟的速度插拔20 次。接触抵抗:60 mΩMAX

温度上升:适合FPC/FFC 嵌合;最大容许电流通电,温度测定。(UL 498),30 ℃MAX

耐振动性:DC 1mA 通电状态下;嵌合轴沿XYZ三个方向振动;振幅1.5mm; 频率10-55-10Hz/分;历时2 小时。接触抵抗:60 mΩMAX;瞬断:1 ms MAX

耐冲击性:DC 1mA 通电状态下;嵌合轴沿相互垂直的6 个方向;以490m/s2{50G}冲击;各3 次。瞬断:1 ms MAX

耐热性:适合FPC/FFC 嵌合;85±2℃的空气中;放置96 小时;再回到室温中放置1-2小时。接触抵抗:60 mΩMAX

耐湿性:适合FPC/FFC 嵌合;40±2℃、相对湿度90-95%的空气中;放置96 小时;再回到室温中0.5 小时内测定。接触抵抗:60 mΩMAX。绝缘抵抗:20 MΩMIN

温度循环:适合FPC/FFC 嵌合;-55±3℃ 30 分钟;常温常湿 10-15 分钟;85±2℃ 30 分钟;常温常湿 10-15 分钟,循环5 次。接触抵抗:60 mΩMAX

耐盐雾性:适合FPC/FFC 嵌合;35±2℃、5±1%的盐水喷雾8 小时;试验后常温水洗;再室温干燥。接触抵抗:60 mΩMAX

耐亚硫酸:适合FPC/FFC 嵌合;40±2℃、50±5ppm 的亚硫酸中放置24 小时。接触抵抗:60 mΩMAX

可焊性:端子前端基准面0.2mm 处浸入245±5℃的锡槽中;历时2±0.5 sec。沾敷性:沾敷面积95%以上.

耐焊接热:在245±5℃热风炉中经30±5sec 条件下,至少进行5 次。

FPC连接器0.5K-AX-nPWB参考图纸

FPC连接器0.5K-AX-nPWB参考图纸
